Natürlich erledigen wir für Sie auch Bodenkonstruktionen. Das Einbringen des Estrichs, Trockenstriche oder Hohlraumböden gehören zu unserem Angebot.

OBERE VERBUNDABDICHTUNG

EINSATZ UND ANWENDUNG

Die Obere Verbundabdichtung wird auf den Estrich eingebaut und sie wird immer duch eine Nutzschicht geschützt. Die Obere Verbundabdichtung ist die oberste wasserführende Abdichtungsebene einer Bodenkonstruktion in Innenräumen. Mit einem BARiT Küchenboden und Hohlkehlen als Nutzschicht wird eine fugenlose Abdichtungswanne ohne bodengleiche Fugen eingebaut.

Die Obere Verbundabdichtung, die den hohen Anforderungen gegen die chemischen Einwirkungen in nassbelasteten Bereichen wie gewerbliche Grossküchen entsprechen, sind wesentlicher Bestandteil eines wasserdichten, fugenlosen Bodensystems. Abdichtugen, die den Nachweis mit einem allgemeinen bauaufsichtlichen Prüfzeugnis (abP) bieten, die nach der Bauregelliste A, Teil II, Nr. 2.50 entsprechen, bieten Bauherrn und Architekten wasserdichte Systemlösungen, die die Abdichtunge im Boden und Wandbereich regeln. BARiT bietet zum einen die Systemabdichtung, die BARiT Obere Verbundabdichtung sowie die BARiT Bauwerksabdichtung. Die Obere Verbundabdichtung nach der DIN 18534 Teil 1 und Teil 3 sind Teil einer ordnungsgemäßen Abdichtung von Innenräumen.  Durch die Klassifizierung von Wassereinwirkklassen W1-I bis zu W3-I werden die Ansprüche an die Obere Verbundabdichtung  definiert. Die höchsten Anforderungen stellen dabei nassbelastete Bereiche in gewerbliche Küchen, Lebensmittelindustrie wie auch Waschplätze dar. Eine lückenlose Abdichtung des Innenraums ist umso wichtiger, denn schadhafte Stellen führen zu Undichtigkeiten und somit gerne zu Totalschäden. BARiT hat dazu eine Obere Verbundabdichtung entwickelt und zertifiziert. Die Obere Verbundabdichtung erfüllt die hohen Anforderungen gegen die chemischen Einwirkungen in nassbelasteten Bereichen. Sie ist ein wesentlicher Bestandteil des wasserdichten, fugenlosen BARiT-Systembodens und erfüllt mit einem allgemeinen bauaufsichtlichen Prüfzeugnis (abP) die regulatorischen Ansprüche. Mit den beiden Abdichtungen: Obere Verbundabdichtung sowie der Bauwerksabdichtung hat BARiT professionelle Lösungen für wasserdichte Bodenkonstruktionen..

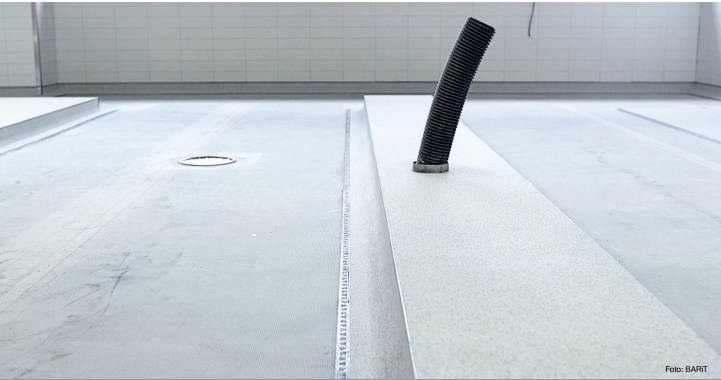

barit boden

Quick Info

  • Abdichtungswanne mit Oberer Verbundabdichtung
  • auf dem Estrich
  • ohne bodengleiche Fugen
  • Verwendungsbereich A für nassbelastete
  • Bereiche z.B. Duschanlagen
  • Verwendungsbereich C für nassbelastete
  • Bereiche mit chemischer Einwirkung
  • Beständig gegen Säure und laugen
  • Temperatur- und alterungsbeständig
  • Schwer entflammbar Bfl - s1
  • Rissüberbrückend bis 0,2 mm
  • Wasserdichte Bodenkonstruktion
  • Digital mit Sensorik
  • Monitoring mit App-Anbindung

Optik

Eigenschaften

Die Obere Verbundabdichtung ist eine flüssige Abdichtung auf Basis von Epoxidharz mit einer Gewebeeinlage. Die Obere Verbundabdichtung dient als Abdichtungsebene auf einem Estrich und wird immer im Zusammenhang mit einer Nutzschicht eingebaut. Bei gewerblichen Grossküchen ist dies ein fugenloser BARiT Küchenboden in den verschiedenen Rutschhemmklassen. Bei einer Duschanlage kann dies ein Designboden wie ein BARIT MASTERTERRAZZO sein. Die Abdichtung darf im Verwendungsbereich gemäß PG-AIVF für den Leistungsbereich A und C eingesetzt werden. Dies bedeutet für direkt beanspruchte Wand- und Bodenflächen, in denen sehr häufig lang anhaltend nass belastet sind sowie eine eine chemische Belastung haben, wird die Obere Verbundabdichtung eingebaut.

Die Obere Verbundabdichtung ist für die Wassereinwirkklasse W1-I, W2-I, W3-I als Abdichtung geprüft und zugelassen. Dies sind Räume, wie z.B. die gewerbliche Grossküche für den Verwendungsbereich W3-I, Beanspuchungsklasse C oder öffentliche Duschanlagen mit W2-I. Dies bedeutet für direkt beanspruchte Wand- und Bodenflächen, die sehr häufig und lang anhaltend nass belastet sind. Die Obere Verbundabdichtung kann unter sämtlichen Fliesen- und Plattenbelägen in Kombination mit dem BARiT Fliesenkleber BARi-Flex eingebaut werden. Das wasserdichte Ein- und Andichten von Mediendurchführungen, Rohrdurchführungen sowie des gesamten BARiT Entwässerungssystems wie Kastenrinnen, Schlitzrinnen und Bodenabläufe ist durch die Obere Verbundabdichtung geprüft und zugelassen.

In der Kombination aus Oberer Verbundabdichtung sowie Bauwerksabdichtung bietet BARiT eine fugenlose mechanisch stabile monolitische Lösung. Das wasserdichte Ein- und Andichten von Mediendurchführungen, Rohrdurchführungen sowie des gesamten BARiT Entwässerungssystems wie Kastenrinnen, Schlitzrinnen und Bodenabläufe ist durch beide Abdichtungen geprüft und geregelt. Im Rahmen unserer Bauleistungen führen wir komplette Bodenkonstruktionen mit allen Abdichtungen aus. Wir arbeiten mit eigenen Mitarbeitern, die dafür geschult sind.

Bindemittel EP-Harz mit Einlage
Flammpunkt > 100 °C
Verbrauch/m2 1,4 kg/mm
Brandverhalten DIN EN 13501-1 Bfl-s1, schwer entflammbar
Biegezugfestigkeit DIN 1164** > 10 N/mm2
Haftzugfestigkeit DIN EN 24624 > 5 N/mm2
VOC-Emission erfüllt die Anforderungen des AgBB-Schemas
Temperaturbeständigkeit 100 °C kurzzeitig -30 °C bis +70 °C konstant
Chemische Beständigkeit gemäß Beständigkeitsliste und Eigenprüfung
Verarbeitungsbedingungen: relative Luftfeuchtigkeit Restfeuchte des Untergrundes Untergrundtemperatur minimal Untergrundtemperatur maximal 40 - 85% < 3 % 18 °C 22 °C
Aushärtungszeit bei 20°C: Klebefreiheit Begehbarkeit Endfestigkeit Mechanische Belastbarkeit nach 12 Stunden nach 16 Stunden nach 7 Tagen nach 7 Tagen voll belastbar
Aushärtungszeit bei 20°C: Klebefreiheit Begehbarkeit Endfestigkeit Mechanische Belastbarkeit nach 12 Stunden nach 16 Stunden nach 7 Tagen nach 7 Tagen voll belastbar
Verarbeitungsbedingungen: relative Luftfeuchtigkeit Restfeuchte des Untergrundes Untergrundtemperatur minimal Untergrundtemperatur maximal 40 - 85% < 3 % 18 °C 22 °C
